Vous cherchez à éviter les fissures, gonflements ou effondrements de votre mur de soutènement grâce à un drain efficace ? Le principe est simple : évacuer la pression de l’eau derrière l’ouvrage pour le sécuriser dans le temps. Sans drainage adapté, l’humidité s’accumule, fragilise la structure et réduit drastiquement sa durée de vie. Voyons ensemble comment dimensionner, choisir et poser un drain pour mur de soutènement de manière fiable, durable et conforme aux bonnes pratiques.
Comprendre le rôle du drain pour mur de soutènement
Avant de parler de pose ou de matériaux, il est essentiel de comprendre pourquoi un drain est indispensable derrière un mur de soutènement. En maîtrisant ces principes, vous réduisez fortement les risques de désordres structurels, d’humidité et de surcoûts ultérieurs. Cette base vous aidera aussi à mieux dialoguer avec un professionnel et à valider ses choix techniques.
Pourquoi un drain est indispensable derrière un mur de soutènement
Sans drainage, l’eau s’accumule derrière le mur et exerce une forte poussée hydrostatique. Cette pression peut atteindre plusieurs centaines de kilos par mètre carré, augmentant considérablement les efforts que doit supporter la structure. À terme, cela provoque fissures, basculement du mur, voire rupture complète de l’ouvrage. Un drain bien conçu limite cette pression, stabilise le terrain et augmente nettement la durée de vie du mur de soutènement.
L’humidité permanente affaiblit également les matériaux. Les murs en parpaings ou en pierre se dégradent plus rapidement, les armatures métalliques rouillent, et le béton peut se fissurer sous l’effet du gel-dégel. Le drainage protège ainsi votre investissement sur plusieurs décennies.
Pression de l’eau, stabilité et sécurité du mur : ce qui est en jeu
L’eau augmente le poids des terres et modifie brutalement les efforts sur le mur, surtout en période de fortes pluies. Un sol gorgé d’eau pèse jusqu’à deux fois plus lourd qu’un sol sec, ce qui sollicite davantage la fondation et le corps du mur. Un drainage efficace réduit ces variations et améliore la stabilité globale du soutènement.
C’est un élément clé de sécurité, au même titre que la fondation ou l’armature du mur. Un mur qui bascule ou s’effondre peut causer des dommages importants aux constructions voisines, aux voiries et représenter un danger pour les personnes. Les assurances examinent systématiquement la présence d’un drainage adapté lors des expertises après sinistre.
Différence entre drain de pied, barbacanes et autres solutions d’évacuation
Le drain de pied collecte l’eau au bas du mur et la conduit vers un exutoire adapté. Installé à l’arrière du mur au niveau de la semelle de fondation, il capte l’eau avant qu’elle ne crée une pression excessive. Les barbacanes, elles, sont des ouvertures traversantes qui laissent s’échapper l’eau emprisonnée dans le remblai. Ces trous espacés tous les 1 à 2 mètres permettent une évacuation directe à travers le parement du mur.
Bien souvent, une combinaison drain de pied et barbacanes offre la meilleure protection, surtout pour les murs hauts ou fortement exposés. Les barbacanes évacuent l’eau de surface et de ruissellement, tandis que le drain collecte les eaux d’infiltration en profondeur. Cette double sécurité limite les risques de saturation du massif de remblai.
Concevoir un drainage adapté au mur et au type de sol
Un drain ne se résume pas à un simple tuyau perforé posé au hasard derrière le mur. Pour être efficace, il doit tenir compte de la nature du sol, de la hauteur du mur, de la pente du terrain et du volume d’eau à évacuer. Cette partie vous guide sur les choix techniques essentiels pour concevoir un drainage fiable et durable.
Comment choisir le bon type de drain selon le mur et le terrain
Le choix du drain dépend de la hauteur du mur, du caractère perméable ou argileux du sol et des apports d’eau (pluie, ruissellement, nappe). En terrain très humide ou peu perméable comme l’argile, on privilégie un drain agricole perforé de bon diamètre avec couche filtrante généreuse. L’argile retient l’eau et crée rapidement des pressions importantes, il faut donc un système capable de collecter de gros volumes.
Pour un petit mur de jardin sur sol drainant (sable, gravier naturel), un dispositif plus simple reste possible, tout en respectant les pentes et exutoires. Un sol sableux évacue naturellement une partie de l’eau, mais un drain améliore toujours la sécurité du mur. La présence d’une nappe phréatique ou d’une source à proximité impose un drainage renforcé avec vérification de la capacité d’évacuation.
Positionnement du drain pour mur de soutènement : où et à quelle profondeur
Le drain se place normalement au pied du mur côté remblais, au niveau ou légèrement sous la semelle de fondation. Concrètement, il doit être installé à environ 20 à 30 cm sous le niveau de la base du mur pour capter efficacement les eaux d’infiltration. Il doit être posé avec une pente régulière, en général 1 à 2% minimum, soit environ 1 à 2 cm par mètre, vers un point d’évacuation gravitaire.
Une implantation trop haute ou sans pente efficace limite fortement l’intérêt du système de drainage. L’eau stagne alors dans le tuyau et ne joue plus son rôle d’évacuation. La pente doit être continue et régulière sur toute la longueur, sans point bas intermédiaire qui créerait une zone de rétention.
Granulats, géotextile et lit filtrant : constituer un drainage performant
Autour du drain, on installe un lit de gravier ou de concassé propre de granulométrie 10/20 ou 20/40 mm, permettant à l’eau de circuler facilement. L’épaisseur minimale conseillée est de 20 cm autour du tuyau. Ce paquet de granulats est enveloppé dans un géotextile anti-contaminant (minimum 140 g/m²) pour éviter le colmatage par les fines du sol.
Cet ensemble drain avec tuyau, granulats et géotextile forme un dispositif filtrant qui reste efficace sur le long terme. Le géotextile laisse passer l’eau tout en bloquant les particules de terre qui boucheraient progressivement les perforations du drain. Sans cette protection, le système perd son efficacité en quelques années seulement.
| Élément | Fonction | Spécifications courantes |
|---|---|---|
| Tuyau drain | Collecte et évacuation | Ø 80-100 mm, perforé, annelé |
| Granulats | Circulation de l’eau | 10/20 ou 20/40 mm, épaisseur 20 cm |
| Géotextile | Filtre anti-colmatage | 140 à 200 g/m², non-tissé |
Choisir les matériaux de drainage et les accessoires adaptés
La qualité et la durabilité d’un drain pour mur de soutènement dépendent beaucoup des matériaux utilisés. Tuyau, diamètre, nature des granulats, géotextile, regards… chaque élément a un impact sur la performance globale. Cette section vous aide à sélectionner les bonnes solutions en fonction de votre budget et de la configuration du chantier.
Quel type de tuyau drainant privilégier pour un mur de soutènement
Les tuyaux drains annelés en PVC ou PEHD perforés sont les plus utilisés pour les murs de soutènement. Ils offrent une bonne résistance mécanique à l’écrasement, se posent facilement et existent en plusieurs diamètres pour s’adapter au débit attendu. Leur structure annelée évite l’affaissement sous le poids des terres tout en conservant une flexibilité appréciable pour suivre le terrain.
Les drains rigides en PVC sont intéressants pour assurer des pentes régulières sur de longues distances. Ils se raccordent avec des manchons étanches et permettent un tracé précis. Pour les petits murs de jardin, les drains agricoles souples restent une solution économique et performante, à condition de les protéger correctement avec géotextile et granulats.
Diamètre du drain, pente minimale et longueur : comment dimensionner correctement
Le diamètre du drain se choisit en fonction de la hauteur du mur, de la longueur et des volumes d’eau potentiels. En maison individuelle, on trouve souvent des diamètres de 80 à 100 mm, avec une pente d’au moins 1 cm par mètre. Pour un mur de moins de 1,5 m de hauteur et de longueur inférieure à 15 m, un diamètre de 80 mm suffit généralement.
Au-delà de 2 m de hauteur ou pour des longueurs dépassant 20 m, il est préférable d’opter pour un diamètre de 100 mm ou plus. Pour les longs murs, des regards de visite à intervalles réguliers (tous les 15 à 20 m) facilitent l’entretien et le contrôle du bon écoulement. Ces regards permettent aussi de vérifier l’absence de colmatage et d’intervenir si nécessaire.
Exutoire, raccordement aux eaux pluviales et respect des réglementations locales
L’eau collectée par le drain doit être rejetée vers un fossé, un puits d’infiltration ou un réseau d’eaux pluviales autorisé. Il est indispensable de vérifier les règles locales d’urbanisme et d’assainissement avant tout raccordement. Certaines communes interdisent le rejet vers le réseau d’assainissement des eaux usées ou imposent un prétraitement avant infiltration.
Un mauvais exutoire peut créer des inondations en aval ou des remontées d’humidité indésirables sur votre parcelle. L’exutoire doit être situé en contrebas du drain et rester fonctionnel toute l’année. Un regard de visite en sortie permet de contrôler le bon fonctionnement et facilite les éventuelles interventions de débouchage.
Étapes de pose et bonnes pratiques pour un drain durable
La conception et le choix des matériaux ne suffisent pas si la mise en œuvre du drain est négligée. Quelques erreurs courantes, comme l’absence de géotextile ou une pente mal réalisée, réduisent fortement l’efficacité du dispositif. Voici comment poser un drain pour mur de soutènement dans les règles de l’art et sécuriser votre ouvrage dans le temps.
Comment se déroule concrètement la pose d’un drain derrière le mur

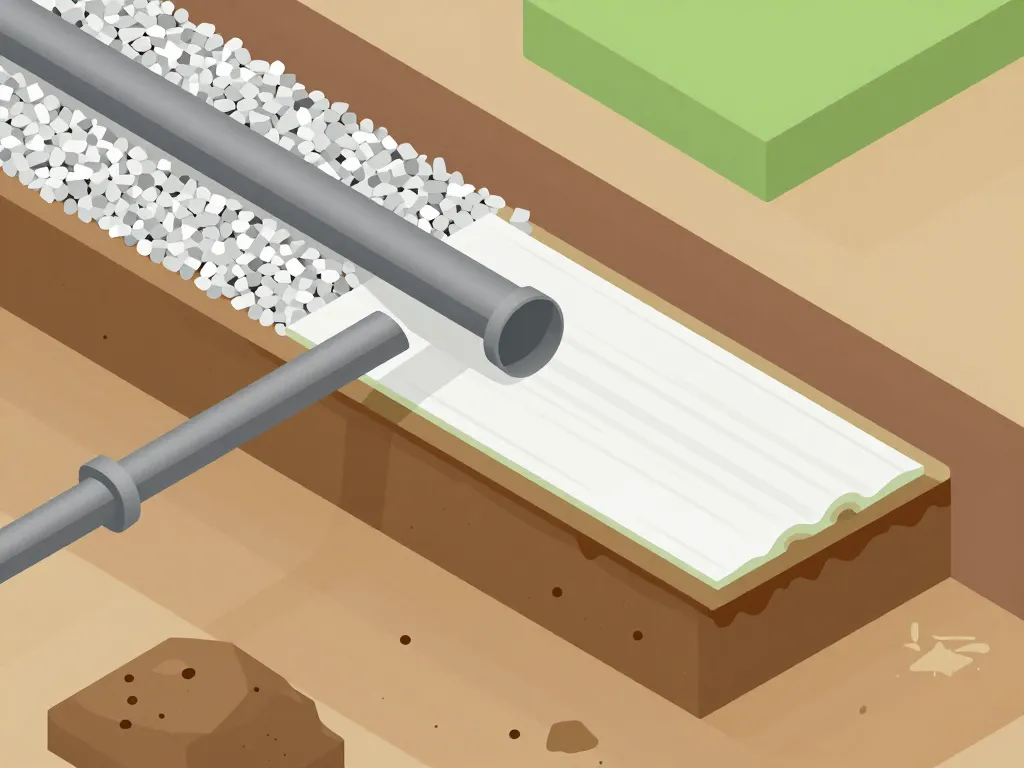

La pose commence par le terrassement et la préparation de la semelle et du talon du mur. Une fois le mur réalisé, on creuse une tranchée au pied arrière d’environ 30 à 40 cm de largeur. Le fond de la tranchée est nivelé avec la pente d’évacuation prévue, puis on installe un premier lit de gravier de 10 cm d’épaisseur.
Le drain est ensuite mis en place sur ce lit de gravier, calé avec la bonne pente, puis recouvert de granulats sur une épaisseur de 20 cm minimum autour du tuyau. L’ensemble est enveloppé dans le géotextile avec un recouvrement d’au moins 30 cm pour éviter toute infiltration de fines. Le remblaiement se fait par couches successives de 20 à 30 cm, en veillant à ne pas déformer ni obstruer le dispositif de drainage.
Erreurs fréquentes lors de l’installation d’un drain et comment les éviter
Les erreurs les plus courantes sont l’absence de géotextile, un remblai trop argileux sans couche drainante, et une pente insuffisante du tuyau. Sans géotextile, les perforations du drain se bouchent en quelques années avec les particules fines du sol. Un remblai direct en argile contre le mur, même avec un drain, maintient l’humidité et limite l’efficacité du système.
On rencontre aussi des drains installés sans exutoire réel, ce qui revient à piéger l’eau derrière le mur au lieu de l’évacuer. Certains posent le drain avec une contre-pente ou des points bas qui créent des poches d’eau stagnante. En anticipant ces points, vous évitez des problèmes coûteux à corriger une fois le mur terminé, car il faudrait démonter une partie du remblai.
Comment entretenir et contrôler dans le temps un drain de soutènement
Un drain correctement posé demande peu d’entretien, mais quelques vérifications régulières sont utiles. Vous pouvez contrôler les regards ou l’exutoire après de fortes pluies pour repérer d’éventuels colmatages. L’eau doit s’écouler librement et rapidement, sans former de mare ni refouler.
En cas de doute, un passage de caméra ou un nettoyage sous pression permet souvent de prolonger la durée de vie du système d’évacuation. Il est conseillé d’inspecter l’exutoire au moins une fois par an et après chaque épisode pluvieux important. Si vous constatez des traces d’humidité sur le parement du mur ou des fissurations nouvelles, vérifiez immédiatement le bon fonctionnement du drainage.
Installer un drain pour mur de soutènement demande de la rigueur et une bonne compréhension des principes hydrauliques en jeu. Le drainage protège votre ouvrage contre les désordres liés à l’eau, prolonge sa durée de vie et sécurise l’ensemble de votre aménagement. En respectant les bonnes pratiques de dimensionnement, de choix de matériaux et de pose, vous vous assurez d’un mur stable et pérenne pour plusieurs décennies.
