Schéma électricité va-et-vient : l’inversion qui laisse la lampe allumée
Un circuit va-et-vient permet d’allumer et d’éteindre un même point lumineux depuis deux endroits, par exemple aux deux extrémités d’un couloir, en bas et en haut d’un escalier ou près de chaque accès d’une chambre. Pour le comprendre ou le vérifier, il faut surtout distinguer cinq éléments : la phase, les deux navettes, le retour lampe, le neutre et la terre.
Lire le schéma de câblage sans confondre les fils
Le principe est simple : les deux interrupteurs ne coupent pas directement le neutre. Ils sélectionnent l’un des deux chemins formés par les navettes. Selon leur position respective, le circuit est fermé et la lampe s’allume, ou ouvert et elle s’éteint.
Quiz : Le circuit va-et-vient
| Conducteur | Rôle dans le circuit | Raccordement habituel |
|---|---|---|
| Phase | Amène l’alimentation au premier mécanisme | Borne commune L ou P du premier interrupteur |
| Navette 1 | Premier chemin entre les deux commandes | Borne 1 du premier interrupteur vers borne 1 du second |
| Navette 2 | Second chemin entre les deux commandes | Borne 2 du premier interrupteur vers borne 2 du second |
| Retour lampe | Envoie la phase commandée vers le luminaire | Borne commune L ou P du second interrupteur vers le point lumineux |
| Neutre et terre | Alimentent et protègent le luminaire | Directement au point lumineux, sans passer par les interrupteurs |
Le chemin électrique à retenir

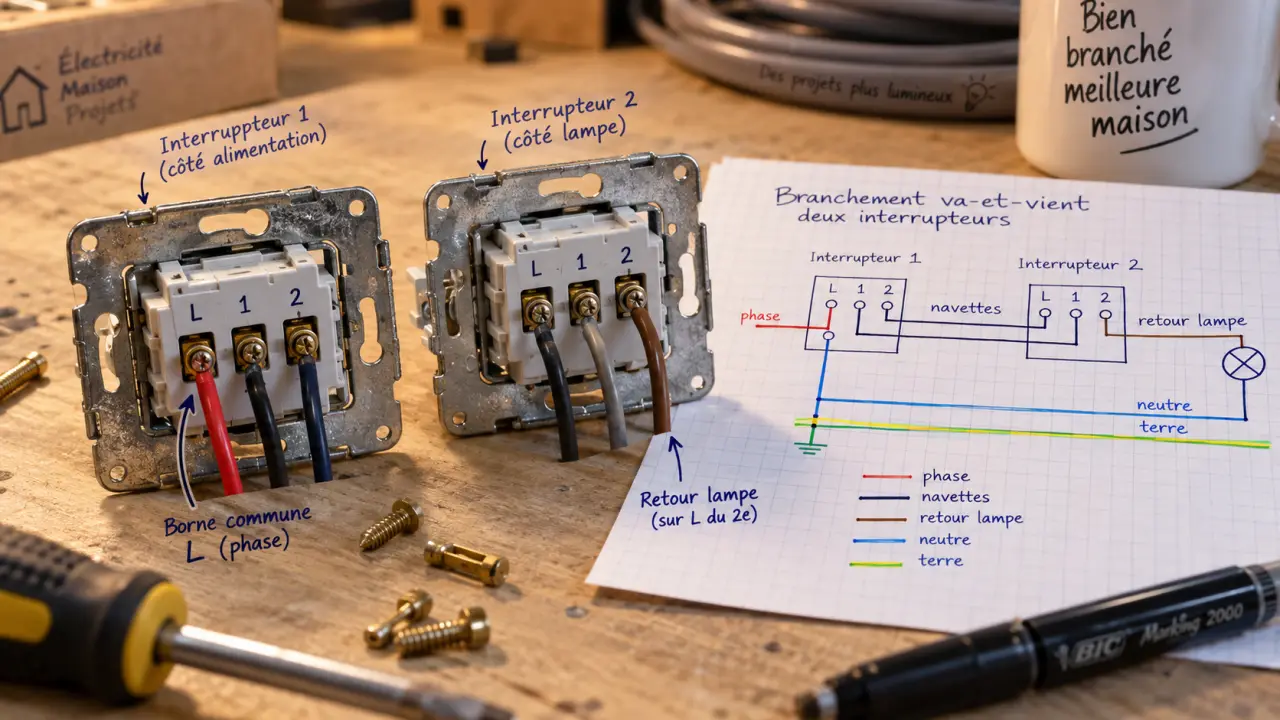

La phase arrive sur la borne commune du premier va-et-vient. Deux fils navettes relient ensuite les bornes dédiées des deux appareils. Sur le second interrupteur, la borne commune repart vers la lampe : c’est le retour lampe. Le neutre, généralement bleu, rejoint directement le luminaire, comme le conducteur de protection vert-jaune lorsque le point lumineux doit être relié à la terre.
Les couleurs aident au repérage, mais ne constituent jamais une preuve suffisante dans une installation existante. Rouge, marron ou noir peuvent correspondre à la phase ; orange, violet, gris ou blanc sont souvent employés pour les navettes. Un fil bleu doit être réservé au neutre et le vert-jaune à la terre. Avant de débrancher quoi que ce soit, photographiez le montage et posez des repères sur les conducteurs.
Les bornes L, 1 et 2 : le détail qui évite l’erreur
Sur un interrupteur va-et-vient, la borne commune est en général marquée L ou P. Les deux autres bornes portent souvent les repères 1 et 2, parfois un marquage différent selon le fabricant. La notice du mécanisme reste la référence : deux interrupteurs visuellement proches peuvent présenter une disposition de bornes différente.
Comment brancher un va-et-vient en 5 étapes simples
Phase d’un côté, retour lampe de l’autre
La règle de lecture est la suivante : la phase se branche sur la borne commune du premier interrupteur ; le retour lampe se branche sur la borne commune du second. Les deux navettes occupent les deux bornes restantes et relient les interrupteurs entre eux. Il n’est pas indispensable que la navette raccordée sur 1 arrive sur 1, à condition que les deux conducteurs soient correctement continus entre les deux appareils ; les raccorder de manière identique facilite toutefois le contrôle et le dépannage.
Un va-et-vient fonctionne comme une maille de circulation : les navettes ne transportent pas un courant « en trop », elles créent deux itinéraires possibles entre les commandes. Lorsque les deux bascules orientent le courant vers le même itinéraire, la continuité est établie jusqu’au retour lampe. Cette image permet de comprendre pourquoi une seule navette mal serrée, coupée ou raccordée sur la borne commune suffit à rendre l’allumage aléatoire.
Raccorder deux interrupteurs avec méthode et sécurité
Une intervention sur un circuit d’éclairage exige de respecter la NF C 15-100 et de ne jamais travailler sous tension. Pour un circuit d’éclairage, la section généralement utilisée est de 1,5 mm². Si vous créez une installation encastrée, une boîte d’encastrement de 40 à 50 mm de profondeur offre habituellement l’espace nécessaire au raccordement.
Préparer avant tout démontage
- Coupez le disjoncteur qui protège le circuit d’éclairage concerné.
- Vérifiez l’absence de tension avec un appareil de mesure adapté, avant de toucher les conducteurs.
- Retirez la plaque et le mécanisme, puis prenez une photo nette des raccordements.
- Identifiez la borne commune, les navettes et le fil allant vers le luminaire.
- Contrôlez l’état de l’isolant, le serrage des bornes et la longueur de dénudage recommandée par le fabricant.
Ordre de branchement conseillé
- Raccordez la phase sur L ou P du premier interrupteur.
- Branchez les deux navettes sur les deux bornes restantes de ce premier mécanisme.
- Raccordez les mêmes deux navettes sur les bornes dédiées du second mécanisme.
- Placez le retour lampe sur L ou P du second interrupteur.
- Rangez soigneusement les fils dans les boîtes, fixez les mécanismes, puis remettez les plaques.
- Rétablissez le courant et testez les quatre combinaisons possibles des deux commandes.
Les interrupteurs sont couramment installés entre 0,9 m et 1,30 m du sol. Cette plage ne remplace pas l’étude de votre configuration, notamment en cas de rénovation, d’accessibilité particulière ou de local humide.
Dépanner une commande qui ne réagit pas normalement
Un dysfonctionnement provient souvent d’un repérage approximatif, d’une borne mal serrée ou d’un mécanisme inadapté. Coupez systématiquement l’alimentation avant toute vérification interne. Ne vous fiez ni à la couleur d’un conducteur ni à la position d’un interrupteur pour conclure à son rôle.
| Symptôme | Cause possible | Vérification à réaliser hors tension |
|---|---|---|
| La lampe ne s’allume jamais | Phase ou retour lampe absent de la borne commune, connexion desserrée | Reprendre le repérage des deux bornes L ou P et le serrage |
| Un seul interrupteur agit | Navette coupée, mal branchée ou mauvaise borne utilisée | Contrôler la continuité et le raccordement des deux navettes |
| La lampe reste allumée dans certaines positions | Retour lampe ou phase placé sur une borne navette | Vérifier que seuls les deux fils de liaison occupent les bornes 1 et 2 |
| Le disjoncteur déclenche | Conducteur abîmé, court-circuit ou erreur de raccordement | Ne pas réenclencher sans avoir identifié le défaut ; faire intervenir un professionnel si nécessaire |
Dans une installation ancienne, les couleurs peuvent ne pas respecter les usages actuels ou avoir été modifiées lors d’un précédent chantier. Si le câblage ne correspond pas au schéma attendu, si des fils sont fragilisés ou si le tableau électrique est incertain, l’intervention d’un électricien est la solution la plus sûre.
Choisir le bon montage selon le nombre de commandes
Le va-et-vient répond précisément à un besoin de deux points de commande pour un même éclairage. Un interrupteur simple ne commande la lampe que depuis un seul emplacement. Il ne doit pas être substitué à un va-et-vient si deux commandes sont nécessaires.
Trois commandes ou deux éclairages indépendants
À partir de trois points de commande, un télérupteur est souvent la solution adaptée : des boutons-poussoirs pilotent alors un appareil installé au tableau ou dans une boîte prévue à cet effet. Un permutateur peut aussi s’insérer entre deux va-et-vient dans certaines configurations, mais son câblage est moins intuitif et mérite une préparation rigoureuse.
Le double allumage répond à un autre besoin : il permet de commander deux éclairages distincts avec deux boutons. En version va-et-vient, chaque éclairage possède son propre jeu de raccordements. Il ne faut donc pas confondre « deux boutons » avec « deux points de commande » : le premier décrit le nombre de circuits pilotés, le second le nombre d’emplacements depuis lesquels on les commande.
