Schéma de chauffage central : ne confondez plus départ, retour et vannes

12 septembre 2026 Anne-Lise Garreau d'Aubrac 8 min de lecture

Lire un schéma de circuit de chauffage central permet de suivre le trajet de l’eau entre le générateur et les émetteurs. Chaudière, pompe à chaleur ou réseau mixte, les mêmes repères reviennent : départ, retour, circulateur, vase d’expansion, organes de sécurité et zones de chauffage. Les identifier évite d’isoler le mauvais tuyau ou de modifier un réglage sans en mesurer les conséquences.

Table des matières

Comprendre le parcours de l’eau sur un schéma de circuit de chauffage central

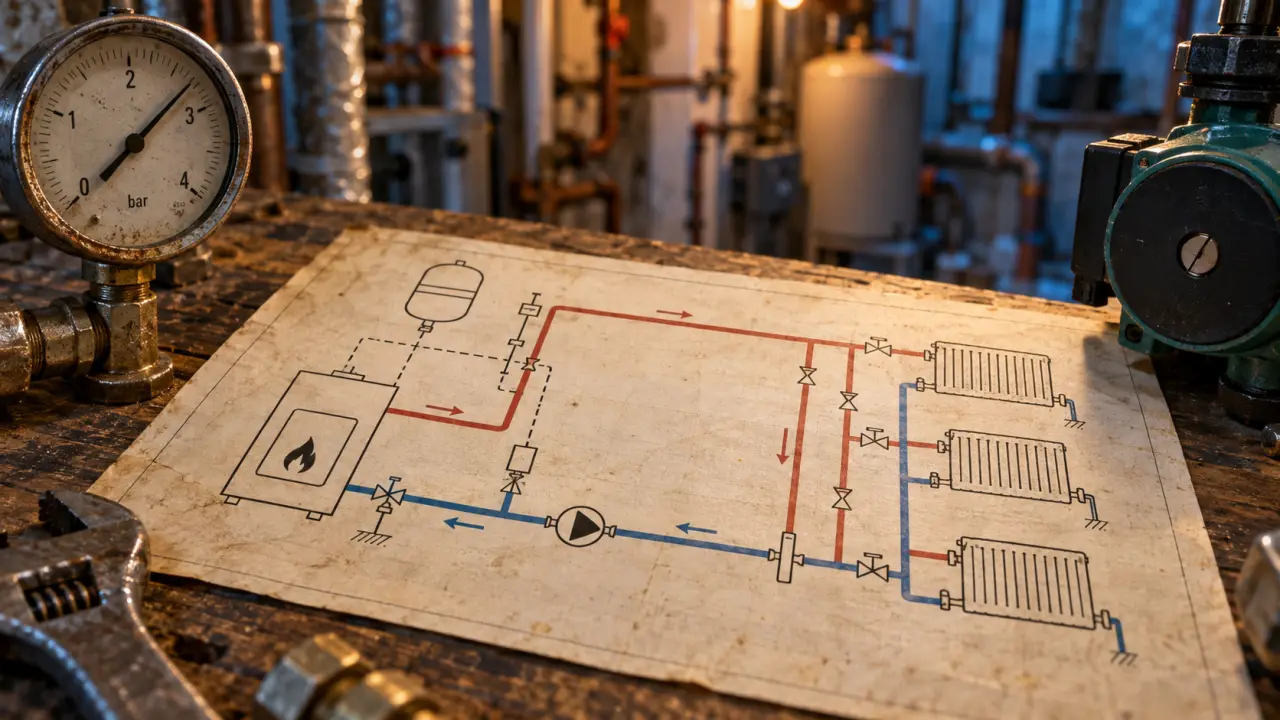

Un circuit de chauffage central forme une boucle fermée. Le générateur réchauffe l’eau, puis le circulateur la fait passer dans les canalisations. Les radiateurs ou le plancher chauffant transmettent cette chaleur aux pièces. L’eau refroidie revient ensuite vers le générateur. Sur un plan, le sens de circulation est généralement indiqué par des flèches. À défaut, il se déduit en suivant les différents équipements.

Quiz : Lecture d’un circuit de chauffage

Élément du schéma	Rôle dans le circuit	Repère pratique
Générateur	Produit ou transfère la chaleur à l’eau du réseau.	Chaudière, pompe à chaleur, poêle hydraulique ou échangeur.
Départ chauffage	Envoie l’eau chaude vers les émetteurs.	Canalisation située en sortie du générateur.
Émetteurs	Diffusent la chaleur dans les pièces.	Radiateurs, sèche-serviettes ou plancher chauffant.
Retour chauffage	Ramène l’eau moins chaude vers le générateur.	Canalisation qui rejoint l’entrée de l’appareil.
Circulateur	Assure le mouvement de l’eau dans la boucle.	Souvent intégré à l’appareil ou placé près du départ.

Départ et retour : les deux lignes à ne pas confondre

Le départ est la conduite qui alimente le réseau en eau chaude. Le retour récupère l’eau après son passage dans les émetteurs. Lorsque l’installation fonctionne, le départ est normalement plus chaud que le retour. Il ne faut toutefois pas se fier uniquement au toucher : certaines portions sont isolées et une température élevée peut provoquer une brûlure. Les couleurs rouge et bleu sont fréquentes sur les schémas, mais elles restent une convention graphique, pas une règle de terrain.

Sur un radiateur, l’arrivée d’eau se trouve le plus souvent du côté du robinet thermostatique, tandis que le retour se situe du côté du té de réglage. Cette configuration peut être inversée selon le modèle ou la manière dont le réseau a été posé. Le schéma de l’installation, lorsqu’il est disponible, reste donc plus fiable que les habitudes supposées.

Les organes qui protègent et stabilisent l’installation

Un schéma utile ne montre pas seulement les tuyaux. Il fait aussi apparaître les composants qui maintiennent la pression, évacuent l’air ou limitent les risques liés à une montée en température. Ces éléments participent à la sécurité du chauffage et ne doivent pas être neutralisés pour résoudre un problème apparent.

Vase d’expansion, soupape et manomètre

Lorsque l’eau chauffe, son volume varie. Le vase d’expansion absorbe cette variation pour limiter les hausses de pression dans le réseau. Le manomètre sert à surveiller cette pression. La soupape de sécurité évacue de l’eau si un seuil de protection est dépassé. Sur un schéma, ces composants sont souvent regroupés à proximité du générateur, même si leur implantation réelle peut varier.

Une baisse répétée de pression, une soupape qui goutte ou la nécessité de remettre souvent de l’eau dans le circuit ne sont pas de simples détails de réglage. Ces signes peuvent révéler une fuite, un vase d’expansion défaillant ou un autre déséquilibre. Il vaut mieux rechercher la cause que compenser régulièrement le problème avec le robinet de remplissage.

Purgeurs, filtre et séparateur de boues

L’air emprisonné dans les canalisations provoque des bruits, des radiateurs froids dans leur partie haute ou une circulation irrégulière. Les purgeurs, manuels ou automatiques, servent à l’évacuer. Un filtre ou un séparateur de boues retient les particules qui peuvent encrasser le circulateur, les robinets et l’échangeur. Ces équipements sont parfois absents des anciens schémas, mais leur présence mérite d’être localisée avant toute opération d’entretien.

Avant de suspecter la chaudière parce qu’une pièce chauffe mal, vérifiez plusieurs indices : la pression, les bruits d’air, l’état du filtre et la position des vannes. Cette lecture permet de distinguer un défaut local d’un problème de circulation général. Elle évite aussi d’intervenir sur le générateur alors que l’obstacle se trouve dans une branche du réseau.

Identifier le type de distribution représenté

La forme du réseau influence la réaction des émetteurs et la manière de manipuler les vannes. Un même logement peut combiner plusieurs circuits : radiateurs à l’étage, plancher chauffant au rez-de-chaussée et sèche-serviettes dans la salle de bains. Le schéma doit donc être lu zone par zone avant toute intervention.

Montage en série, bitube ou collecteur

Dans un montage en série, l’eau traverse plusieurs radiateurs successivement. Une intervention sur un émetteur peut donc avoir des effets sur ceux qui se trouvent après lui. Le montage bitube, très courant, comporte une conduite de départ et une conduite de retour. Chaque radiateur est raccordé en dérivation entre les deux, ce qui offre un réglage plus indépendant pièce par pièce.

Le réseau à collecteur distribue chaque boucle depuis un point central. Il est particulièrement fréquent pour les planchers chauffants et peut aussi alimenter des radiateurs. Sur le schéma, le collecteur ressemble à une rampe dotée de plusieurs départs et retours. Chaque boucle peut alors être isolée ou équilibrée individuellement. Cette organisation facilite le diagnostic d’une zone qui chauffe moins que les autres.

Pourquoi le plancher chauffant demande une lecture spécifique

Un plancher chauffant fonctionne généralement avec une eau moins chaude que des radiateurs classiques. Son schéma peut donc comporter une vanne mélangeuse, un circulateur dédié et un collecteur. La vanne mélange une partie de l’eau chaude du départ avec l’eau plus froide du retour pour abaisser la température envoyée dans les boucles. Confondre ce circuit avec celui des radiateurs peut conduire à un mauvais réglage du confort ou à une sollicitation inutile du générateur.

Lire les vannes avant de couper, purger ou remplir

Les vannes structurent le schéma autant que les conduites. Elles servent à isoler un appareil, régler un débit, remplir le réseau ou vidanger une partie de l’installation. Avant toute manipulation, repérez leur fonction et vérifiez si elles concernent uniquement le chauffage ou également la production d’eau chaude sanitaire.

Vannes d’isolement : elles séparent le générateur, un circulateur, un collecteur ou une zone pour permettre une intervention ciblée.
Robinets thermostatiques : ils modulent l’arrivée d’eau dans un radiateur selon la température ambiante.
Tés de réglage : ils participent à l’équilibrage du retour de chaque radiateur.
Robinet de remplissage : il met temporairement en relation le réseau de chauffage et l’arrivée d’eau. Il ne doit pas rester ouvert en permanence.
Robinet de vidange : il permet d’évacuer l’eau d’une partie ou de la totalité du circuit.

Avant de purger un radiateur ou d’ouvrir un organe, arrêtez le chauffage si l’opération l’exige, laissez l’installation refroidir et prévoyez un récipient. Après une purge, contrôlez la pression indiquée par le manomètre. Rétablissez-la uniquement selon les préconisations de l’équipement. En cas de doute sur une vanne, de fuite ou de pression anormale, l’intervention d’un professionnel reste la solution la plus sûre.

Transformer le schéma en méthode de diagnostic simple

Face à un radiateur froid, à des bruits de circulation ou à une zone qui chauffe peu, partez du circuit plutôt que d’un composant isolé. Cette approche progressive évite les remplacements inutiles et rend le schéma réellement utile pour le diagnostic.

Repérez le générateur et suivez le départ jusqu’à la zone concernée.
Vérifiez que les vannes d’isolement et le robinet thermostatique sont bien ouverts.
Contrôlez la pression du circuit et recherchez des traces d’eau autour des raccords visibles.
Écoutez la présence éventuelle de gargouillis et purgez seulement si cette opération est appropriée.
Suivez le retour pour déterminer si l’eau circule réellement dans l’émetteur ou la boucle.

Un schéma de circuit de chauffage central devient ainsi une carte de décision. Il indique où la chaleur devrait passer, où elle peut être freinée et quels organes vérifier dans un ordre logique. Conservez une version annotée près de l’appareil, avec les zones desservies et les vannes importantes. Lors d’un entretien ou d’un dépannage, ce document fera gagner du temps aux intervenants.
