Face à une manivelle qui tourne dans le vide ou un tablier bloqué, l’envie de démonter le mécanisme pour identifier l’origine du problème est naturelle. Le système d’un volet roulant manuel repose sur un équilibre de forces et de fixations qu’il faut préserver. Une manipulation brutale transforme souvent une réparation simple en un remplacement complet et coûteux de votre équipement.
Préparer le terrain : outils et sécurité
Organisez votre espace de travail avant d’ouvrir le coffre. Contrairement à un modèle motorisé, vous n’avez pas de circuit électrique à gérer, mais la sécurité physique reste une priorité. Un volet pèse plusieurs kilos ; une chute brutale peut pincer vos doigts ou briser la fenêtre.
Munissez-vous de l’équipement suivant pour intervenir sereinement :
Un jeu de tournevis (plat et cruciforme) pour les vis du coffre, une pince multiprise pour manipuler les attaches de l’axe, un escabeau stable pour travailler à hauteur d’homme et une paire de gants de protection pour éviter les coupures avec les lames en aluminium ou PVC.
Dégagez l’accès à la fenêtre. Si le volet est situé à l’étage, vérifiez qu’aucun objet ne risque de tomber à l’extérieur. Une fois ces précautions prises, vous pouvez entamer l’ouverture du coffre.
Étape 1 : Accéder au mécanisme interne
Le démontage débute par l’ouverture du coffre. Selon votre installation, celui-ci est situé à l’intérieur de la pièce ou intégré au linteau. La plupart des coffres de volets manuels sont fixés par des vis apparentes sur la face avant ou par un système de clipsage.

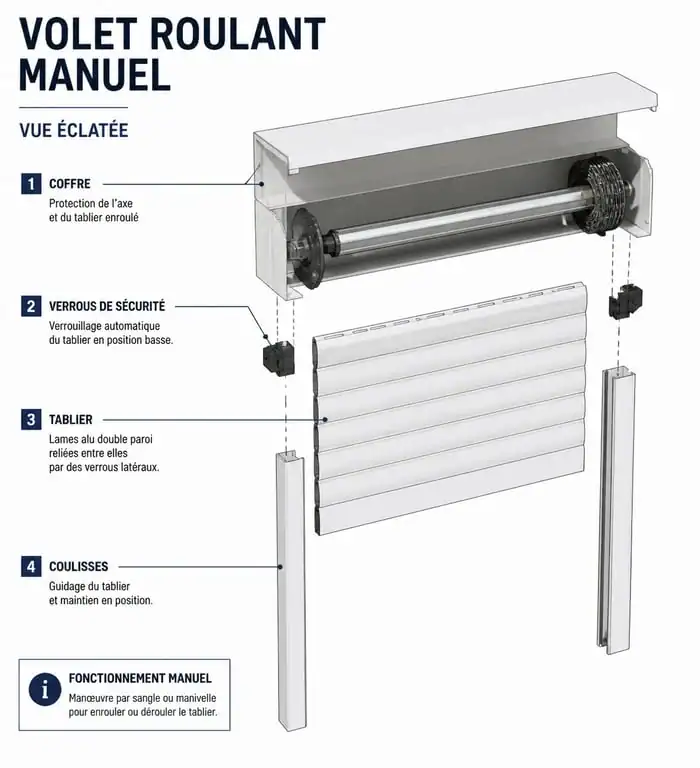

Si votre coffre est clipsé, utilisez un tournevis plat pour faire levier et déboîter la paroi. Procédez avec précaution : le plastique devient cassant avec le temps et l’exposition aux UV. Une fois le capot retiré, vous visualisez le tablier enroulé autour de l’axe et les flasques latérales qui maintiennent l’ensemble.
C’est à ce stade que vous identifiez souvent la panne : une attache de tablier cassée, une lame décalée ou un corps étranger bloquant la rotation. Observez la configuration des pièces pour garantir un remontage identique.
Étape 2 : Détacher le tablier de l’axe
Pour inspecter les lames ou l’axe, vous devez libérer le tablier. Descendez le volet au maximum. Si le mécanisme est bloqué, accompagnez la descente manuellement en tournant l’axe avec précaution.
En position basse, vous accédez aux attaches, souvent appelées verrous de sécurité, qui relient la première lame à l’axe métallique. Ces pièces sont essentielles. Pour les détacher, déclipsez-les de l’axe ou retirez les vis de fixation.
Cette opération demande de la précision. Utilisez une source de lumière puissante pour éclairer les recoins du caisson. Une lampe frontale vous permet de garder les mains libres pour manipuler les clips sans forcer sur l’axe, évitant ainsi de déformer cette colonne vertébrale de votre installation.
Étape 3 : Retirer l’axe et le mécanisme de manœuvre
Une fois le tablier désolidarisé, l’axe est libre. Pour le démonter, identifiez le côté accueillant la sortie de manœuvre, reliée à la manivelle ou à la sangle.
Le retrait des composants suit une logique mécanique simple :
Retirez les goupilles de maintien à l’aide de la pince, sans les perdre car elles sont spécifiques. Rétractez le tandem (l’embout opposé) ou dévissez-le pour vérifier l’état du roulement à billes. Enfin, dévissez les fixations du treuil sur la flasque en faisant attention au cardan qui relie le treuil à la tige de sortie.
Commencez par rétracter l’embout opposé à la manœuvre pour libérer un côté de l’axe, puis faites-le glisser pour sortir le carré d’entraînement du treuil. Si vous forcez, vous risquez de tordre les flasques latérales, rendant le remontage impossible sans pièces de rechange.
Étape 4 : Inspection et diagnostic des pièces d’usure
L’axe déposé, vous accédez à tous les composants critiques. C’est le moment d’effectuer un diagnostic précis et de remplacer les pièces défectueuses.
Le treuil : le moteur de la manœuvre
Le treuil démultiplie l’effort de la manivelle pour soulever le tablier. Si vous entendiez des craquements ou si la manivelle tournait dans le vide, les engrenages internes sont probablement endommagés. Le remplacement standard par un modèle identique, respectant le même entraxe de fixation, est la solution la plus durable.
Les lames et les tulipes de guidage
Profitez de l’absence de tension sur le tablier pour vérifier l’état des lames. Si certaines sont cassées ou déformées, faites-les glisser latéralement pour les remplacer. Vérifiez également les tulipes de guidage, ces pièces en plastique situées à l’entrée des coulisses. Si elles sont usées, le tablier s’engagera mal et finira par se bloquer à nouveau.
Remontage : les erreurs classiques à éviter
Le remontage s’effectue en inversant les étapes, mais certains points garantissent la longévité de votre réparation. Assurez-vous que l’axe est parfaitement horizontal. Un décalage entraîne une usure prématurée du treuil et un enroulement irrégulier du tablier, rayant les lames contre le coffre.
Centrez le tablier par rapport aux coulisses avant de fixer les attaches. S’il est trop décalé, il frottera contre les flasques. Ne serrez pas excessivement les vis du coffre : les vibrations lors de la manipulation pourraient faire éclater les supports si le plastique est sous trop forte tension.
Si vous constatez une résistance anormale après le remontage, n’insistez pas. Redémontez le coffre pour vérifier l’alignement des lames ou la présence d’un outil oublié. Un volet bien réglé doit être manipulé sans effort excessif au niveau de la manivelle.
